DIENSTLEISTUNGEN

Das aufgeführte Material liefern wir in Form von Platten, Röhre, Stäbe, bzw. Zuschnitten oder v anderen gewünschten Ausführungen gemäß der zur Verfügung gestellten Zeichen-dokumentation.


Wir können auch kleinere Plattenteile anbieten (Abschnitte oder Reste nach Bearbeitung und Teilung Ganzer Platten), die sofort lieferbar sind. Sie sparen dadurch Zeit und Kosten für das Material und die Teilung.


Aufgrund unserer Spezialisierung auf ein kleines Materialiensortiment bieten wir die Ware für interessante Preise.



TERMIN UND LIEFERART

Das Meiste des angebotenen Platten- und Stabmaterials ist auf Lager und die Lieferung verläuft innerhalb von 2-3 Arbeitstagen ab Bestellung.


Im Falle von Zuschnitten dann v einem Termin von 5-6 Arbeitstagen ab Bestellung geliefert werden.


Die Lieferzeit von Röhre, die nicht auf Lager sind, ist von den Fertigungszyklen abhängig und bewegt sich zwischen 2-3 Wochen ab Bestellung.



Einführung » Platten Hgw 2372.4 - G11

Glashartgewebe Platten, G-11, Hgw 2372.4, EP GC 203



Platten können Sie in unserem E-shop G10E-shop G11 einkaufen.



Wenn Sie den Zuschnitt wollen, füllen Sie das Anfrageformular aus. Wir werden das Angebot  und die Lieferfrist Ihnen zu senden.

Sortieren nach
Hersteller



Preis 1 Stück 26,75 Euro

auf Lager




Preis 1 Stück 33,51 Euro

auf Lager




Preis 1 Stück 21,97 Euro

auf Lager




Preis 1 Stück 43,93 Euro

auf Lager




Preis 1 Stück 31,49 Euro

auf Lager




Preis 1 Stück 62,99 Euro

auf Lager




Preis 1 Stück 42,80 Euro

auf Lager




Preis 1 Stück 85,61 Euro

auf Lager




Preis 1 Stück 55,75 Euro

auf Lager




Preis 1 Stück 111,50 Euro

auf Lager




Preis 1 Stück 65,90 Euro

auf Lager




Preis 1 Stück 131,79 Euro

auf Lager




Preis 1 Stück 71,58 Euro

auf Lager




Preis 1 Stück 143,11 Euro

auf Lager




Preis 1 Stück 97,67 Euro

auf Lager




Preis 1 Stück 195,33 Euro

auf Lager




Preis 1 Stück 121,51 Euro

auf Lager




Preis 1 Stück 243,05 Euro

auf Lager




Preis 1 Stück 145,39 Euro

auf Lager




Preis 1 Stück 290,74 Euro

auf Lager




Preis 1 Stück 197,63 Euro

auf Lager




Preis 1 Stück 395,26 Euro

auf Lager




Preis 1 Stück 247,61 Euro

auf Lager




Preis 1 Stück 495,21 Euro

auf Lager




Preis 1 Stück 289,62 Euro

auf Lager




Preis 1 Stück 579,23 Euro

auf Lager




Preis 1 Stück 363,43 Euro

auf Lager




Preis 1 Stück 726,88 Euro

auf Lager




Preis 1 Stück 494,05 Euro

auf Lager




Preis 1 Stück 988,09 Euro

auf Lager




Preis 1 Stück 584,91 Euro

auf Lager




Preis 1 Stück 1 169,81 Euro

auf Lager




Preis 1 Stück 704,16 Euro

auf Lager




Preis 1 Stück 1 408,32 Euro

auf Lager




Preis 1 Stück 815,29 Euro

auf Lager




Preis 1 Stück 1 626,36 Euro

auf Lager




Preis 1 Stück 942,67 Euro

auf Lager




Preis 1 Stück 1 885,33 Euro

auf Lager




Preis 1 Stück 1 169,81 Euro

auf Lager




Preis 1 Stück 2 339,63 Euro

auf Lager




Preis 1 Stück 1 408,32 Euro

auf Lager




Preis 1 Stück 2 816,64 Euro

auf Lager

Glashartgewebe Platten G-11, Hgw 2372.4, EP GC 203



Handelsbezeichnung: Glashartgewebe Hgw 2372.4 – gehärtete Glasgewebe

Type nach DIN – EN: 60893

ČSN – EN: 60893



EPGC 203

Type nach DIN 7735

Hgw 2372.4

Type nach  NEMA



G-11

Versteifung - Material

Glasgewebe

Harz

Epoxid

Anwendung

elektroisolier, konstruktiv

Mechanische Eigenschaften





Biegefestigkeit bei Zerstörung senkrecht auf Schichten

(bei 20 °C)

MPa

340

Modul der Biegungselastizität

MPa

24x103

Zugfestigkeit

MPa

300

Druckfestigkeit senkrecht auf Schichten

MPa

350

Schlagzähigkeit (Charpy) parallel mit Schichten

KJ/m2

33

Schubfestigkeit parallel mit Schichten

MPa

30

Druckfestigkeit parallel mit Schichten nach PN-83/C-89031

MPa

180

Dielektrische Eigenschaften





Durchschlagspannung im Öl bei 90 °C

- senkrecht auf Schichten

- parallel mit Schichten

kV/3 mm

kV/25 mm

30

35

Verlustfaktor tan d

- bei 50 Hz

- bei 1 MHz



0,04

0,04

Permitivität bei 1 MHz



5,5

Beständigkeit gegen Kriechströmen (CTI)



180

Isolationswiderstand nach Versenkung ins Wasser

MΩ

5x104

1 min. Prüfspannung im Öl 90 °C

nach PN-86/E-04404

- senkrecht auf Schichten (für 3 mm)

- parallel mit Schichten

kV

kV

40

40

Physikalische Eigenschaften





spezifisches Gewicht

g/cm3

1,9

Temperaturindex (TI)



155

Ansaugfähigkeit (für Dicke 3 mm)

mg

22

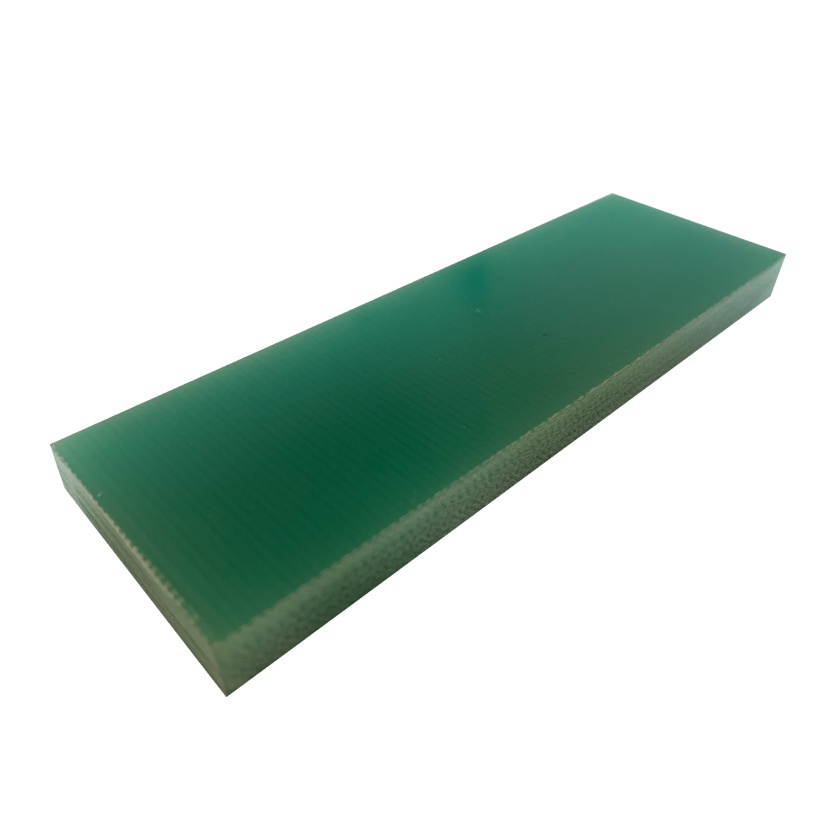

GLASHARTGEWEBE G11

Geschichtetes Material produziert aus aufbearbeiteter Glasgewebe und Epoxidbitumen mit Füllmaterialzusatz.Es kennzeichnet sich mit ausgezeichneten mechanischen Eigenschaften und Elektroisoliereigenschaften aus, seine mechanische Eigenschaften behaltet es auch bei erhöhten Temperaturen bei. Weiter kennzeichnet sich mit Kriechströmenbeständigkeit aus. Plattenfarbe ist hell gelb bis hell grün. Es wird für Produktion der Bestandteilen mit guten mechanischen und elektrotechnischen Eigenschaften, für Elektroanlagen bei höheren Temperaturen oder in feuchter Umgebung, bei beanspruchten Elektroisolierbestandteilen als Gerüste, Gerätegehäuse, Kastenteile von Schaltanlagen, Trasformatoren, Verteiler und Elektromaschinen benutzt.
