DIENSTLEISTUNGEN

Das aufgeführte Material liefern wir in Form von Platten, Röhre, Stäbe, bzw. Zuschnitten oder v anderen gewünschten Ausführungen gemäß der zur Verfügung gestellten Zeichen-dokumentation.


Wir können auch kleinere Plattenteile anbieten (Abschnitte oder Reste nach Bearbeitung und Teilung Ganzer Platten), die sofort lieferbar sind. Sie sparen dadurch Zeit und Kosten für das Material und die Teilung.


Aufgrund unserer Spezialisierung auf ein kleines Materialiensortiment bieten wir die Ware für interessante Preise.



TERMIN UND LIEFERART

Das Meiste des angebotenen Platten- und Stabmaterials ist auf Lager und die Lieferung verläuft innerhalb von 2-3 Arbeitstagen ab Bestellung.


Im Falle von Zuschnitten dann v einem Termin von 5-6 Arbeitstagen ab Bestellung geliefert werden.


Die Lieferzeit von Röhre, die nicht auf Lager sind, ist von den Fertigungszyklen abhängig und bewegt sich zwischen 2-3 Wochen ab Bestellung.



Einführung » Platten HGW 2372 - G10

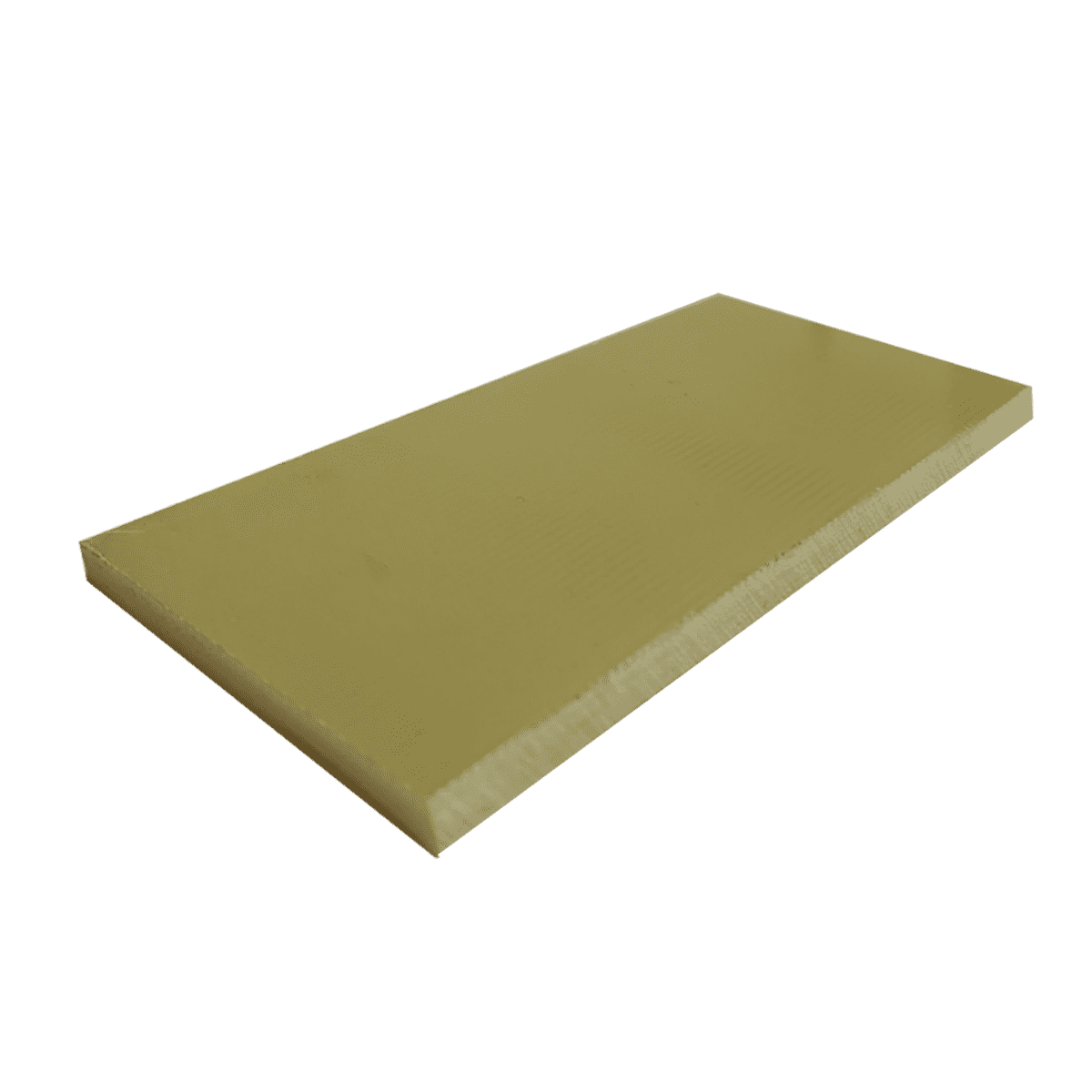

Glashartgewebe Platten, G-10, HGW 2372, EP GC 201



Platten können Sie in unserem E-shop G10E-shop G11 einkaufen.



Wenn Sie den Zuschnitt wollen, füllen Sie das Anfrageformular aus. Wir werden das Angebot  und die Lieferfrist Ihnen zu senden.

Sortieren nach
Hersteller



Preis 1 Stück 12,95 Euro

auf Lager




Preis 1 Stück 15,49 Euro

auf Lager




Preis 1 Stück 30,97 Euro

auf Lager




Preis 1 Stück 16,10 Euro

auf Lager




Preis 1 Stück 32,20 Euro

auf Lager




Preis 1 Stück 20,84 Euro

auf Lager




Preis 1 Stück 41,68 Euro

auf Lager




Preis 1 Stück 30,31 Euro

auf Lager




Preis 1 Stück 60,64 Euro

auf Lager




Preis 1 Stück 30,97 Euro

auf Lager




Preis 1 Stück 61,95 Euro

auf Lager




Preis 1 Stück 42,06 Euro

auf Lager




Preis 1 Stück 84,10 Euro

auf Lager




Preis 1 Stück 53,69 Euro

auf Lager




Preis 1 Stück 107,38 Euro

auf Lager




Preis 1 Stück 63,46 Euro

auf Lager




Preis 1 Stück 126,90 Euro

auf Lager




Preis 1 Stück 68,29 Euro

auf Lager




Preis 1 Stück 136,62 Euro

auf Lager




Preis 1 Stück 93,25 Euro

auf Lager




Preis 1 Stück 186,51 Euro

auf Lager




Preis 1 Stück 116,01 Euro

auf Lager




Preis 1 Stück 231,98 Euro

auf Lager




Preis 1 Stück 138,78 Euro

auf Lager




Preis 1 Stück 277,55 Euro

auf Lager




Preis 1 Stück 188,62 Euro

auf Lager




Preis 1 Stück 377,28 Euro

auf Lager




Preis 1 Stück 236,35 Euro

auf Lager




Preis 1 Stück 472,70 Euro

auf Lager




Preis 1 Stück 493,29 Euro

auf Lager




Preis 1 Stück 276,47 Euro

auf Lager




Preis 1 Stück 552,90 Euro

auf Lager




Preis 1 Stück 346,92 Euro

auf Lager




Preis 1 Stück 693,84 Euro

auf Lager




Preis 1 Stück 406,57 Euro

auf Lager




Preis 1 Stück 813,08 Euro

auf Lager




Preis 1 Stück 471,62 Euro

auf Lager




Preis 1 Stück 943,18 Euro

auf Lager




Preis 1 Stück 558,35 Euro

auf Lager




Preis 1 Stück 1 116,64 Euro

auf Lager




Preis 1 Stück 672,15 Euro

auf Lager




Preis 1 Stück 1 344,30 Euro

auf Lager




Preis 1 Stück 776,25 Euro

auf Lager




Preis 1 Stück 1 552,50 Euro

auf Lager




Preis 1 Stück 899,82 Euro

auf Lager




Preis 1 Stück 1 799,64 Euro

auf Lager




Preis 1 Stück 1 116,64 Euro

auf Lager




Preis 1 Stück 2 233,28 Euro

auf Lager




Preis 1 Stück 1 344,30 Euro

auf Lager




Preis 1 Stück 2 688,61 Euro

auf Lager

Glashartgewebe Platten G-10, Hgw 2372, EP GC 201


GLASHARTGEWEBE G 10, Hgw 2372, EP GC 201

Handelsbezeichnung: Glashartgewebe G10 – gehärtete Glasgewebe

Type nach DIN – EN: 60893

ČSN – EN: 60893



EPGC 201

Type nach DIN 7735

Hgw 2372

Type nach NEMA



G-10

Versteifung - Material

Glasgewebe

Harz

Epoxid

Anwendung

elektroisolier, konstruktiv

Mechanische Eigenschaften





Biegefestigkeit bei Zerstörung senkrecht auf Schichten

(bei 20 °C)

MPa

340

Modul der Biegungselastizität

MPa

24x103

Zugfestigkeit

MPa

300

Druckfestigkeit senkrecht auf Schichten

MPa

350

Schlagzähigkeit (Charpy) parallel mit Schichten

KJ/m2

33

Schubfestigkeit parallel mit Schichten

MPa

30

Druckfestigkeit parallel mit Schichten nach PN-83/C-89031

MPa

180

Dielektrische Eigenschaften





Durchschlagspannung im Öl bei 90 °C

- senkrecht auf Schichten

- parallel mit Schichten

kV/3 mm

kV/25 mm

30

35

Verlustfaktor tan d

- bei 50 Hz

- bei 1 MHz



0,04

0,04

Permitivität bei 1 MHz



5,5

Beständigkeit gegen Kriechströmen (CTI)



200

Isolationswiderstand nach Versenkung ins Wasser

MΩ

5x104

1 min. Prüfspannung im Öl 90 °C

nach PN-86/E-04404

- senkrecht auf Schichten (für 3 mm)

- parallel mit Schichten

kV

kV

40

40

Physikalische Eigenschaften





spezifisches Gewicht

g/cm3

1,9

Temperaturindex (TI)



130

Ansaugfähigkeit (für Dicke 3 mm)

mg

22

Geschichtetes Material in Plattenform, produziert aus aufbereiteter Glasgewebe als Versteifung und Epoxidiresolbitumen. Außer guter mechanischen und elektroisolieren Eigenschaften hat auch hohe klimatische Beständigkeit. Es wird für Produktion der Bestandteile mit guten mechanischen und elektrotechnischen Eigenschaften, für Elektroanlagen bei höheren Temperaturen oder in feuchter Umgebung, bei beanspruchten Elektroisolierbestandteilen als Gerüste, Gerätegehäuse, Kastenteile von Schaltanlagen, Trasformatoren, Verteiler und Elektromaschinen benutzt.
