DIENSTLEISTUNGEN

Das aufgeführte Material liefern wir in Form von Platten, Röhre, Stäbe, bzw. Zuschnitten oder v anderen gewünschten Ausführungen gemäß der zur Verfügung gestellten Zeichen-dokumentation.

-

TERMIN UND LIEFERART

Das Meiste des angebotenen Platten- und Stabmaterials ist auf Lager und die Lieferung verläuft innerhalb von 1-2 Arbeitstagen ab Bestellung.

 -

Im Falle von Zuschnitten dann v einem Termin von 2-4 Arbeitstagen ab Bestellung geliefert werdenAnfrageformular für Zuschnitte

 -

Die Lieferzeit von Röhre, die nicht auf Lager sind, ist von den Fertigungszyklen abhängig und bewegt sich zwischen 3 Wochen ab Bestellung. Anfrageformular für Röhre


Einführung » GLASHARTGEWEBE » 8 x 1020 x 2040 mm Glashartgewebe Platten, G-11 (155°) Hgw 2372.4, EPGC 203

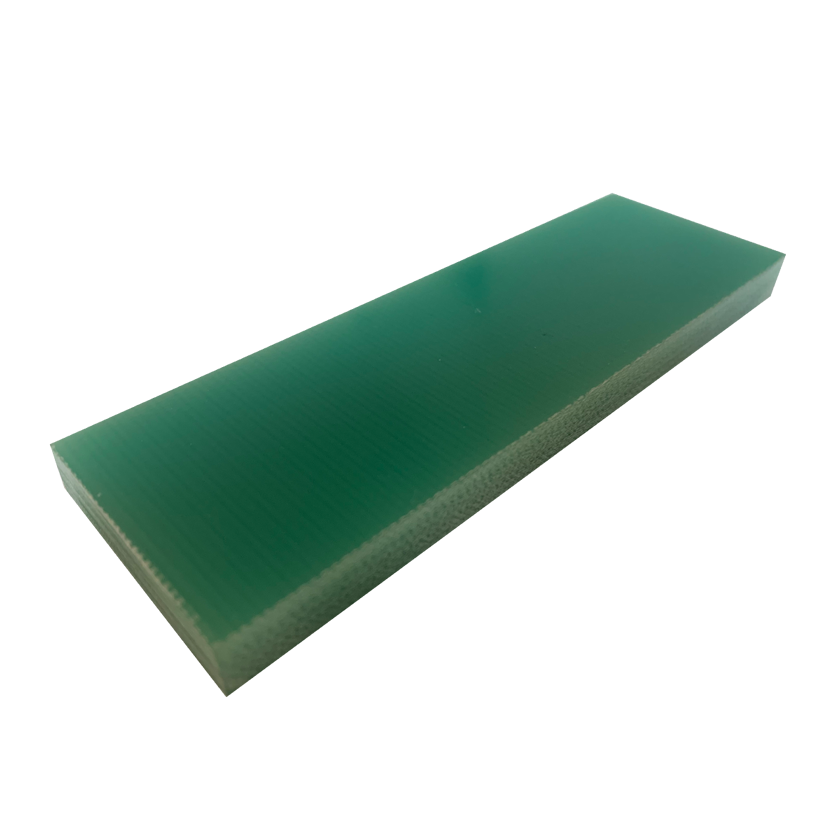

8 x 1020 x 2040 mm Glashartgewebe Platten, G-11 (155°) Hgw 2372.4, EPGC 203

Glashartgewebe Platten HGW 2372.4, EP GC 203, G11

auf Lager



Produktnummer: 322
Preis 1 Stück:
499,00 Euro

in den Warenkorb:
  ks
Eigenschaften Maßeinheit Werte
Dichte g/cm3 1,65 - 1,85
Biegefestigkeit mind. MPa 350
Druckfestigkeit mind. MPa 240
Spaltfestigkeit mind. N 3000
Isolationswiderstand nach 24h im Wasser mind. Ω 108
Permitivität bei 50Hz max. - 5,0
Verlustfaktor bei 50Hz max. - 0,05
Durchschlagspannung in Schichtenrichtung im Öl bei 90oC mind. kV 40
Elektrische Festigkeit senkrecht auf Schichten im Öl bei 90oC mind. kV.mm-1 15
Beständigkeit gegen Kriechströmen CTI 200



Handelsbezeichnung: Glashartgewebe Hgw 2372.4 – gehärtete Glasgewebe

Type nach DIN – EN: 60893

ČSN – EN: 60893



EPGC 203

Type nach DIN 7735

Hgw 2372.4

Type nach  NEMA



G-11

Versteifung - Material

Glasgewebe

Harz

Epoxid

Anwendung

elektroisolier, konstruktiv

Mechanische Eigenschaften





Biegefestigkeit bei Zerstörung senkrecht auf Schichten

(bei 20 °C)

MPa

340

Modul der Biegungselastizität

MPa

24x103

Zugfestigkeit

MPa

300

Druckfestigkeit senkrecht auf Schichten

MPa

350

Schlagzähigkeit (Charpy) parallel mit Schichten

KJ/m2

33

Schubfestigkeit parallel mit Schichten

MPa

30

Druckfestigkeit parallel mit Schichten nach PN-83/C-89031

MPa

180

Dielektrische Eigenschaften





Durchschlagspannung im Öl bei 90 °C

- senkrecht auf Schichten

- parallel mit Schichten

kV/3 mm

kV/25 mm

30

35

Verlustfaktor tan d

- bei 50 Hz

- bei 1 MHz



0,04

0,04

Permitivität bei 1 MHz



5,5

Beständigkeit gegen Kriechströmen (CTI)



180

Isolationswiderstand nach Versenkung ins Wasser

MΩ

5x104

1 min. Prüfspannung im Öl 90 °C

nach PN-86/E-04404

- senkrecht auf Schichten (für 3 mm)

- parallel mit Schichten

kV

kV

40

40

Physikalische Eigenschaften





spezifisches Gewicht

g/cm3

1,9

Temperaturindex (TI)



155

Ansaugfähigkeit (für Dicke 3 mm)

mg

22

GLASHARTGEWEBE G11

Geschichtetes Material produziert aus aufbearbeiteter Glasgewebe und Epoxidbitumen mit Füllmaterialzusatz.Es kennzeichnet sich mit ausgezeichneten mechanischen Eigenschaften und Elektroisoliereigenschaften aus, seine mechanische Eigenschaften behaltet es auch bei erhöhten Temperaturen bei. Weiter kennzeichnet sich mit Kriechströmenbeständigkeit aus. Plattenfarbe ist hell gelb bis hell grün. Es wird für Produktion der Bestandteilen mit guten mechanischen und elektrotechnischen Eigenschaften, für Elektroanlagen bei höheren Temperaturen oder in feuchter Umgebung, bei beanspruchten Elektroisolierbestandteilen als Gerüste, Gerätegehäuse, Kastenteile von Schaltanlagen, Trasformatoren, Verteiler und Elektromaschinen benutzt.
