DIENSTLEISTUNGEN

Das aufgeführte Material liefern wir in Form von Platten, Röhre, Stäbe, bzw. Zuschnitten oder v anderen gewünschten Ausführungen gemäß der zur Verfügung gestellten Zeichen-dokumentation.

-

TERMIN UND LIEFERART

Das Meiste des angebotenen Platten- und Stabmaterials ist auf Lager und die Lieferung verläuft innerhalb von 1-2 Arbeitstagen ab Bestellung.

 -

Im Falle von Zuschnitten dann v einem Termin von 2-4 Arbeitstagen ab Bestellung geliefert werdenAnfrageformular für Zuschnitte

 -

Die Lieferzeit von Röhre, die nicht auf Lager sind, ist von den Fertigungszyklen abhängig und bewegt sich zwischen 3 Wochen ab Bestellung. Anfrageformular für Röhre


Einführung » GLASHARTGEWEBE » 40 x 1020 x 2040 mm Glashartgewebe Platten G10 (130°C) HGW 2372, EPGC 201

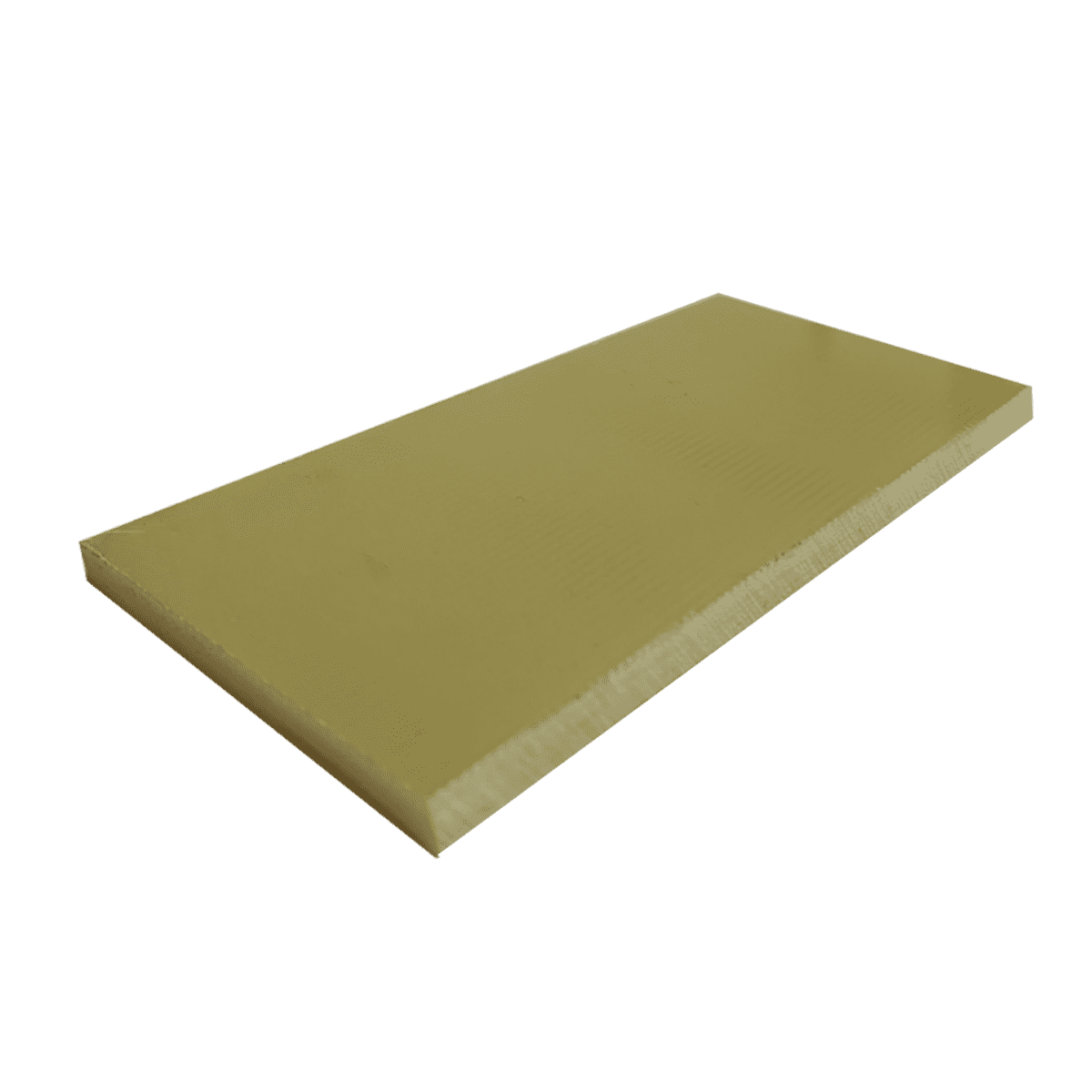

40 x 1020 x 2040 mm Glashartgewebe Platten G10 (130°C) HGW 2372, EPGC 201

Glashartgewebe Platten HGW 2372, EP GC 201, G10

auf Lager



Produktnummer: 246
Preis 1 Stück:
2 089,20 Euro

in den Warenkorb:
  ks

Variations of this product

Abbildung:
Produktnummer / Bezeichnung der Ware:
Auf Lager:
Einzelpreis:
40 x 1020 x 1020 mm Glashartgewebe Platten G10 (130°C) HGW 2372, EPGC 201
245
40 x 1020 x 1020 mm Glashartgewebe Platten G10 (130°C) HGW 2372, EPGC 201
auf Lager
Preis 1 Stück 1 044,60 Euro
40 x 1240 x 2800 mm Glashartgewebe Platten G10 (130°C) HGW 2372, EPGC 201
246,5
40 x 1240 x 2800 mm Glashartgewebe Platten G10 (130°C) HGW 2372, EPGC 201
auf Lager
Preis 1 Stück 3 484,00 Euro

Handelsbezeichnung: Glashartgewebe G10 – gehärtete Glasgewebe

Type nach DIN – EN: 60893

ČSN – EN: 60893



EPGC 201

Type nach DIN 7735

Hgw 2372

Type nach NEMA



G-10

Versteifung - Material

Glasgewebe

Harz

Epoxid

Anwendung

elektroisolier, konstruktiv

Mechanische Eigenschaften





Biegefestigkeit bei Zerstörung senkrecht auf Schichten

(bei 20 °C)

MPa

340

Modul der Biegungselastizität

MPa

24x103

Zugfestigkeit

MPa

300

Druckfestigkeit senkrecht auf Schichten

MPa

350

Schlagzähigkeit (Charpy) parallel mit Schichten

KJ/m2

33

Schubfestigkeit parallel mit Schichten

MPa

30

Druckfestigkeit parallel mit Schichten nach PN-83/C-89031

MPa

180

Dielektrische Eigenschaften





Durchschlagspannung im Öl bei 90 °C

- senkrecht auf Schichten

- parallel mit Schichten

kV/3 mm

kV/25 mm

30

35

Verlustfaktor tan d

- bei 50 Hz

- bei 1 MHz



0,04

0,04

Permitivität bei 1 MHz



5,5

Beständigkeit gegen Kriechströmen (CTI)



200

Isolationswiderstand nach Versenkung ins Wasser

MΩ

5x104

1 min. Prüfspannung im Öl 90 °C

nach PN-86/E-04404

- senkrecht auf Schichten (für 3 mm)

- parallel mit Schichten

kV

kV

40

40

Physikalische Eigenschaften





spezifisches Gewicht

g/cm3

1,9

Temperaturindex (TI)



130

Ansaugfähigkeit (für Dicke 3 mm)

mg

22

GLASHARTGEWEBE G10

Geschichtetes Material in Plattenform, produziert aus aufbereiteter Glasgewebe als Versteifung und Epoxidiresolbitumen. Außer guter mechanischen und elektroisolieren Eigenschaften hat auch hohe klimatische Beständigkeit. Es wird für Produktion der Bestandteile mit guten mechanischen und elektrotechnischen Eigenschaften, für Elektroanlagen bei höheren Temperaturen oder in feuchter Umgebung, bei beanspruchten Elektroisolierbestandteilen als Gerüste, Gerätegehäuse, Kastenteile von Schaltanlagen, Trasformatoren, Verteiler und Elektromaschinen benutzt.
